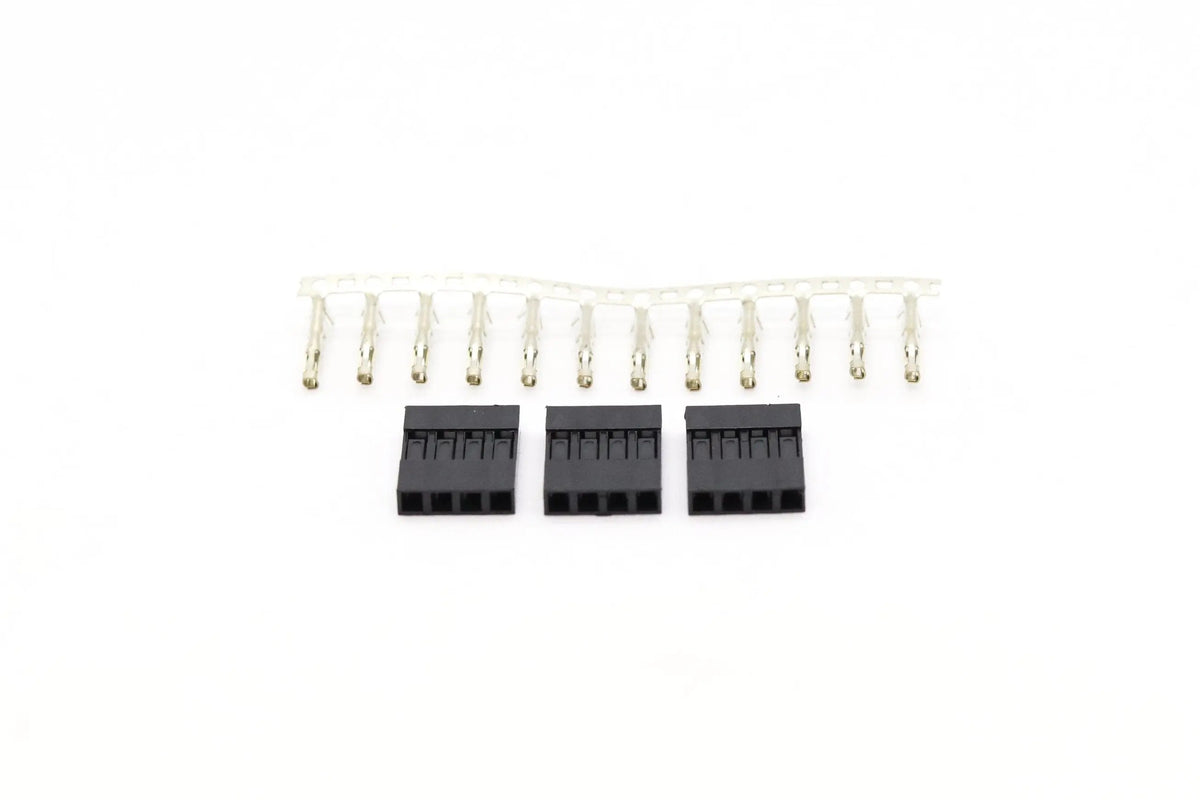

Connecteur Dupont 4 broches

Ce que fait un connecteur Dupont à 4 broches

Un connecteur Dupont à 4 broches est un composant de connexion électronique courant, utilisé pour relier des appareils, des modules et des breadboards à l’aide d’une interface fiable à 4 fils. Le pas standard de 2,54 mm (0,1 pouce) correspond à l’espacement habituel des broches de header et des breadboards, ce qui rend ce connecteur adapté à un large éventail de tâches de prototypage et de câblage.

Ces connecteurs sont généralement identifiés par leurs boîtiers en plastique noir et sont largement utilisés lorsqu’une connexion de signal basse tension rapide, propre et reproductible est nécessaire.

Caractéristiques clés d’un connecteur Dupont à 4 broches

• Configurations polyvalentes : Couramment disponibles sous des formats tels que des ensembles de fils cavalier femelle-femelle pour les connexions entre breadboards et modules.
• Pas standardisé de 2,54 mm : L’espacement de 2,54 mm entre les broches s’aligne sur les broches de header standard pour une intégration simple dans les projets électroniques.
• Assemblages personnalisables : Le boîtier à 4 broches peut être associé à des cosses mâles ou femelles adaptées afin de réaliser des faisceaux de câbles selon les besoins spécifiques du projet.
• Interface de prototypage fiable : Adapté aux connexions temporaires ou semi-permanentes pendant les phases de test, de développement et de conception itérative.

Où un connecteur Dupont à 4 broches est utilisé

Prototypage et développement sur breadboard

Le connecteur à 4 broches convient bien aux montages sur breadboard où les circuits changent fréquemment. Il permet des modifications rapides de connexion tout en gardant un câblage organisé pendant les tests et les ajustements.

Connexions de microcontrôleurs et de capteurs

Ce type de connecteur est couramment utilisé pour relier des périphériques et des capteurs à des cartes telles que Arduino et Raspberry Pi. Le pas standard facilite le câblage des interfaces entre les cartes de commande et les modules.

Câblage électronique d’imprimantes 3D

Dans les applications d’impression 3D, un connecteur Dupont à 4 broches peut être utilisé pour relier des moteurs pas à pas, des butées de fin de course et d’autres composants à des cartes de commande lorsque l’espacement des broches est compatible.

Notes d’assemblage et de câblage

Comment sertir et fabriquer des câbles personnalisés

Pour assembler un câble personnalisé, dénudez les extrémités des fils et sertissez les broches appropriées sur chaque conducteur à l’aide d’un outil de sertissage adapté. Cette méthode permet d’obtenir des longueurs de fil et des dispositions de connecteurs précises pour des montages électroniques sur mesure.

Comment insérer les broches dans le boîtier

Pour une installation correcte, alignez chaque broche sertie avec le loquet orienté vers l’ouverture du boîtier du connecteur, puis insérez la broche jusqu’à ce qu’elle se verrouille fermement en place.

Pourquoi l’orientation est importante

La polarité et l’orientation correctes sont importantes lors du raccordement d’un assemblage de câblage à 4 broches. Un bon alignement aide à éviter les erreurs de câblage et réduit le risque d’endommager les composants connectés.
